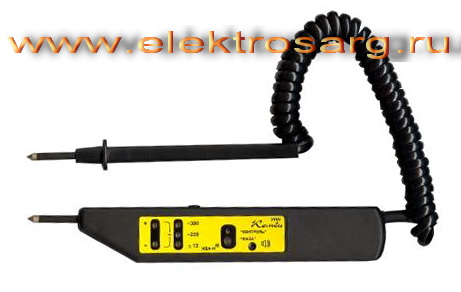

Указатель напряжения двухполюсный универсальный УНН-Комби

УНН-Комби

УНН Комби со звуковой и световой индикацией предназначен для контроля напряжения в цепях постоянного тока до 500 В и переменного тока частотой 50 Гц до 380 В при работе в электроустановках. УНН-Комби может быть использован в качестве однополюсного для определения фазных проводов в сетях 380/220 В и 220/127 В, а также для проверки целостности электрической цепи, определения рода тока и полярности постоянного напряжения.

Указатель напряжения универсальный УНН- Комби позволяет проводить следующие операции:
- определение фазного и нулевого проводов;
- оценку уровня переменного напряжения (12, 220, 380 В);
- определение наличия и полярности постоянного напряжения;
- проверку целостности (“прозвонку”) электрической цепи, проверку диодов.

Указатель напряжения УНН Комби имеет следующие технические характеристики

Напряжение индикации более,
Однополюсный - 90
двухполюсный - 12
Питание указателя, один элемент R6-UM-3 AA, В - 1,5
Масса указателя не более, кг - 0,2
Длина соединительного провода, не менее, м - 1,0
Индикация режимов работы - световая, звуковая
Диапазон рабочих температур, °С - 0…40

УНН Комби не имеет переключателей режимов работы, оснащён устройством самоконтроля работоспособности. При отсутствии элемента питания УНН Комби сохраняет функции проверки наличия напряжения, определения рода тока, нахождения фазного провода.

Наличие и уровень напряжения или его отсутствие с помощью УНН-Комби определяется по свечению индикаторов уровня напряжения “~12 В”, “~220 В”, “~380 В” и звуковой сигнализации. При отсутствии напряжения ни один из индикаторов уровня не горит.

Индикаторы, обозначенные знаками “+” и “–“, позволяют определить род тока и полярность постоянного напряжения. Одновременное свечение обоих индикаторов указывает на наличие переменного напряжения.

При использовании указателя УНН Комби в качестве однополюсного для определения фазных и нулевого проводов в цепи переменного тока, контактный наконечник указателя должен касаться контролируемого провода. Свечение соответствующих индикаторов и звуковая сигнализация указывают на наличие потенциала более чем на 90 В отличающегося от потенциала “земли”.

При “прозвонке” электрической цепи в случае наличия гальванической связи (целостности) срабатывают световой и звуковой индикаторы.

Указатель напряжения УНН Комби соответствует требованиям ГОСТ 20493-90 и ТУ 4224-014-02068344-2001.

Применение универсального указателя напряжения УНН Комби на предприятиях и в организациях электроэнергетики разрешено Департаментом Генеральной инспекции по эксплуатации электрических станций и сетей РАО “ЕЭС России”
