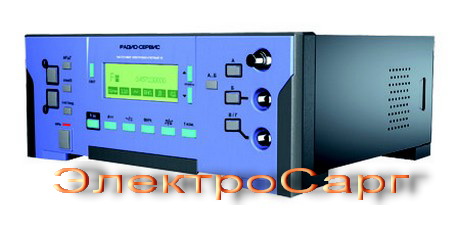

Ч3-83/1 Частотомер электронно-счетный
Ч3-83/1 Частотомер электронно-счетный - современный высокоточный лабораторный прибор. Предназначен для измерения частоты и периода синусоидальных сигналов, а так же длительности импульса, частоты и периода следования импульсных сигналов.
Измерение проводится по трем каналам, два из которых имеют одинаковый частотный диапазон, что позволяет одновременно работать с двумя источниками сигнала и вычислять их соотношения. Кроме того, прибор измеряет уход частоты (как мгновенный, так и максимальный) за период измерения, длительность и скважность импульсов, подсчитывает количество импульсов за период измерения, а также служит для выдачи высокостабильного сигнала опорной частоты.
Термостабилизированный опорный генератор модели Ч3-83/1 обеспечивает высокую точность измерений.
Высокоинформативный графический дисплей и интуитивно понятные органы управления существенно облегчают работу с прибором.
В прибор встроен интерфейс RS232C. Поставляемое с прибором программное обеспечение позволяет с его помощью создавать массивы данных для последующего анализа.
Ч3-83/1 Частотомер электронно-счетный
Технические характеристики
Опорный генератор
Выходная частота |
5 МГц |
Стабильность поддержания частоты сутки/год |
5х10-6 / 1х10-5 |
Выходной сигнал F(опорной) 5МГц (на нагр. 50Ом) |
0,5 - 1,5 В |
Напряжение внешнего источника F(опорной) |
0,5 - 3 В |
Время установления рабочего режима |
15 мин |
Измерение частоты
Диапазон частот (входы А и Б) |
0,1 Гц - 200 МГц |
Напряжение входного сигнала, СКЗ |
0,03 - 10 В |
Диапазон частот (вход В) |
100 - 2400 МГц |
Мощность входного сигнала |
0,03 - 60 мВт |
Измерение периода (вход А)
Усредненный период |
5 нс - 10 с |
Единичный период |
0,1 мкс - 100 с |
Измерение параметров импульсов (вход А)
Длительность импульса |
0,1 мкс - 100 с |
Скважность импульса |
Fследования < 5 МГц |
Емкость счетчика числа импульсов |
232 |
Общие характеристики
Время счета
входы А и Б |
0,1; 1; 10 с |
вход В |
0,2; 2; 20 с |
Входной импеданс
входы А и Б |
1 МОм и 50 Ом / 50 пФ ±10% |
вход В |
50 Ом |
ФНЧ по входам А и Б |
до 1 МГц |
Прочие характеристики
Интерфейс |
RS232С |
Питание |
220 ±22 В / 50 ±1 Гц |
Потребляемая мощность |
25 Вт |
Масса |
3 кг |
Габаритные размеры (Ш х В х Г) |
295 х 110 х 220 мм |
* Изделия Ч3-83/1 сертифицированы Госстандартом Российской Федерации
|
