ЗПЛ-1-16 СИП 5 модулей

Заземление переносное ЗПЛ-1-16 СИП-5 лучей (АНАЛОГ МТ-205)



Производитель: Россия "Электроприбор" г.Москва


ЗПЛ-1-16мм СИП 5 модулей (АНАЛОГ МТ-205)

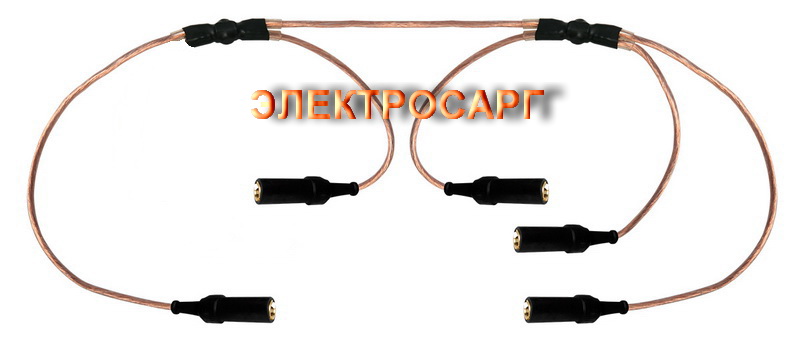

ЗАЗЕМЛЕНИЕ ПЕРЕНОСНОЕ ДЛЯ ИЗОЛИРОВАННЫХ ПРОВОДОВ ВЛ ЗПЛ-1-5-СИП

Заземление переносное для изолированных линий ВЛ (СИП) напряжением до 1кВ, переменного тока промышленной частоты типа ЗПЛ-1-5-СИП (устройство с пятью модулями) для подключения к трем фазным проводам, нулевому проводу и к устройству заземления МТ-205; ЗПЛ-1-6-СИП (устройство с шестью модулями) для подключения к трем фазным проводам,
нулевому проводу, к проводу уличного освещения и к устройству заземления МТ-206. Применяются в качестве основного средства защиты на отключенных участках проводов ВЛ от поражения номинальным напряжением при его ошибочной подаче или наведенного напряжения.
Заземление состоит из 5-и или 6-и байонетных модулей. Принцип работы заземления заключается в заземлении всех изолированных линий проводов ВЛ.

Диапазон рабочего напряжения, кВ до                     1

Сечение заземляющего провода, мм2                      16

Длина межфазных перемычек, не менее, м              0,3

Количество байонетных модулей, шт.                        5

Ток термической стойкости, кА/3 сек                         2,5

Ток динамической стойкости, кА                                14

Габаритные размеры, мм                                            230х220х80

Масса (в упаковке), кг не более                                 1,12

Температура,оС от                                                     – 45 до + 45

Влажность при 25 оС, %                                              80

Варианты написания: ЗПЛ-1-СИП, ЗПЛ-1-5-СИП, ЗПЛ-1-СИП 5 модулей (АНАЛОГ МТ-205)
